灯笼光控自动开关电路
新春佳节，红红的大灯笼给节日增添了不少喜庆吉祥的气氛。但绝大部分的灯笼都是靠人工手动开／关，使用不便。其实，电子爱好者只要做一个实用的光控自动开关，就可使灯笼在天黑时自动点亮，天亮时自动熄灭，完全实现自动开／关功能。

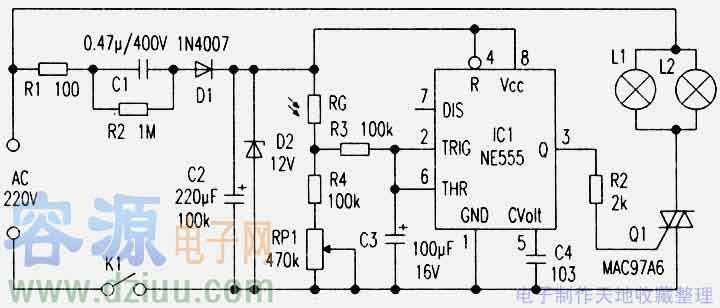

工作原理 电路原理如附图所示，R1、R2、D1、D2,Cl、C2构成12V电源，为整机提供电源电压，NE555及外围元件组成带延时的施密特触发器，电路中RG为光敏电阻，用于检测周围环境的亮度。黄昏时，周围环境的亮度逐渐变暗，RG的阻值也随之变大，IC1的②、⑥脚电位逐渐降低，当电位小于1／3Vcc时，IC1的③脚输出高电平，双向可控硅Q1被触发导通，灯笼中的灯得电被点亮。到了早晨，天空渐渐变亮，RG的阻值逐渐变小，IC1②、⑥脚的电位逐渐升高，当电位高于2／3Vcc时，③脚输出低电平，Q1截止，灯笼中的灯熄灭。因NE555及外围元件构成的施密特触发器的回差电压达1／3Vcc，所以在临界亮度附近时，可以消除灯的闪烁发光现象。同时，为了避免节日的夜晚施放烟花、焰火时使周围亮度发生急剧变化而使灯出现亮／灭闪烁现象，电路中特地加了延时电容C3。
制作调试 电路中各元件参数如图标注，因电路很简单，只要焊接技术过关、元器件质量没有问题，很容易制作成功。把焊接好的电路板装入一个大小合适的塑料盒内，光敏电阻的引脚与导线连接好后，装到一个长度5cm左右的塑料管中(可截取长度合适的圆珠笔杆代替)，安装时，光敏电阻的感光面应避开灯笼的光线，调节RP1的阻值，使灯点亮或熄灭的临界亮度合适即可。使用时，只要把两只灯笼中的灯分别接到L1和L2处即可。开关K1平时处于断开状态，一旦接通开关，光控电路即可正常使用。
注意：由于采用电容降压电路，所以导致整个电路板带电，在调试安装过程中应注意安全，防止发生触电事故。
本文地址：http://www.dxb47.cn/dzdiy/15502812113170.shtml
本文标签:
- 上一篇文章：风扇电机定时自动换向运转电路
- 下一篇文章：沐浴热水器自控水龙头电路
-
FP6601A Type-A HVDCP 控制器与插入/输出自动检测
关键词： 所属栏目：元器件知识 -
时控开关不能自动定时开关但手动可以开关？
关键词： 所属栏目：开关电源电路图 -
时控开关怎么设置自动？
关键词： 所属栏目：开关电源电路图 -
时控开关可以自动校时吗？
按键式时控开关设置定时的步骤：解锁→校时（要分别校对星期、小时、分钟）→设置定时→调至自动。且不说定时设置，就校时而言，如果当前时间是礼拜六12点50分
关键词： 所属栏目：开关电源电路图 -
普通电灯怎么实现自动定时开关？
普通电灯想要实现自动定时开/关，安装一个定时开关就可以了，设置好定时之后，就可以根据自己的需求，进行定时开/关。蓝牙定时开关通过蓝牙与手机进行连接，小程序进行控制
关键词： 所属栏目：开关电源电路图 -
时控开关怎么自动校准时间？
关键词： 所属栏目：开关电源电路图 -
使用555制作全自动电冰箱保护器电路
使用555制作全自动电冰箱保护器电路
当交流电网电压超过正常值240V时，RP1取样电压增高，VD10击穿，VT导通，其集电极输出低电平，VD7导通，使IC的触发端2脚处于低电平
关键词： 所属栏目：其他文章 -
时控开关手动、自动怎么切换？
关键词： 所属栏目：开关电源电路图 -
自动转换双电源电路图
在这里分享一个双电源切换电路，在电子设计中经常会用到。工作原理：1、有 BAT1 3.8V，没有 VIN_5V 时：电压从 U1 的 D 极经过 MOS 管的体二极管到达 S 极，S≈3.6V（
关键词： 所属栏目：电源电路 -
基于LM356的音调开关电路原理图
LM567为通用音调译码器，当输入信号于通带内时提供饱和晶体管对地开关，电路由两个检波器构成，由电压控制振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。主要用于振荡、调制、调解和遥
关键词： 所属栏目：音频功放电路 -
具有自动弹入弹出功能的音频电路
音频信号是（Audio）带有语音、音乐和音效的有规律的声波的频率、幅度变化信息载体。 根据声波的特征，可把音频信息分类为规则音频和不规则声音。其中规则音频又可以分为语音、音乐和音效。规则音频是一种连续变
关键词： 所属栏目：音频功放电路 -
自动响度控制的电路图
VIO ALC-HD高清响度控制器可以对嵌入高清数字信号中的音频按照预设响度值做自动响度运算处理。利用最新DSP技术，按照ITU-R BS1700标准对输入的音频信号实时预估、计算，独有的快速预测能力使播出节目在延时最少
关键词： 所属栏目：音频功放电路 -
倒相的自动平衡式电子管电路
电子管，是一种在气密性封闭容器（一般为玻璃管）中产生电流传导，利用电场对真空中的电子流的作用以获得信号放大或振荡的电子器件。早期应用于电视机、收音机扩音机等电子产品中，近年来逐渐被晶体管和集成电路
关键词： 所属栏目：音频功放电路 -
cd4093应用开关电路(应急照明灯电路图)
cd4093应用开关电路.文中介绍CD4093应用开关电路，用于应急照明使用，电路采用9V供电，CD4093为控制芯片，电路简单、适用性强。如图所示为一种用发光二极管构成的
关键词：LED照明电路 所属栏目：集成块资料 -
全自动交流稳压电源电路图
-
风扇电机定时自动换向运转电路
附图所示电路可用于洗衣机或需要吸气/排气的风扇电机定时自动换向运转电路。图中虚线框内是电机M的电原理图，C为裂相电容器，用作产生旋转磁场使M转动。L1、L2是参数完全相
关键词：电机控制 所属栏目：电子制作 -
无静态功耗触摸延熄开关电路

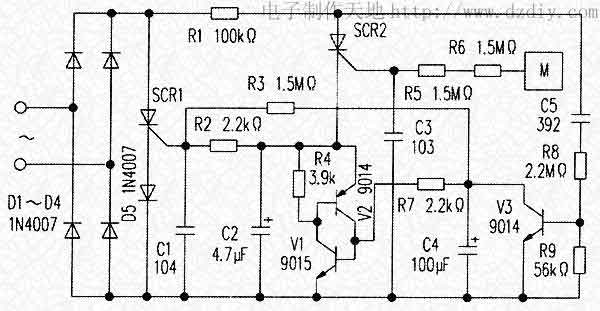

无静态功耗触摸延熄开关.电路如图所示。由于在图中的R8处，串联了一个耐压400V以上的小容量电容C5，平时没有任何静态电流。每次SCR1导通的时候，此小容量电容通过R1、R8、R
