风扇电机定时自动换向运转电路
附图所示电路可用于洗衣机或需要吸气/排气的风扇电机定时自动换向运转电路。图中虚线框内是电机M的电原理图，C为裂相电容器，用作产生旋转磁场使M转动。L1、L2是参数完全相同可互为主、副的绕组，通过继电器K的触点转换接线，改变M的转动方向。
接通电源开关S后，M得电正转，直流电源（DC18V）通过电位器RP2、电阻R6向电容C3充电，由单结晶体管V3组成的延时电路开始计时。当C3上的电压达到V3的峰点电压时。V3导通，电阻R5上产生一脉冲电压加到可控硅V2的G极和K极。V2被触发导通，继电器K得电吸合，M的接线改变而反转。此时K的常开触点K-1闭合令C3短接，使V3组成的延时电路停止计时。与此同时因V2导通时正向压降很�。ㄔ�0.3V），故A点电位接近0V，接通了由单结晶体管V1组成的另一延时电路，直流电源（DC18V）通过电位器RP1、电阻R1对电容C1充电。当C1上的电压达到V1的峰点电压时，电阻R3上产生一脉冲电压加到V2的A、K极，使V2关断，K失电释放，M接线复原恢复正转。此后电路循环上述过程，实现M自动定时换向。
V2选用塑封小型单向可控硅（BT151型1A/400V），C1、C3选用钽电解电容器，调整RP1和RP2的阻值可分别改变M的正转和反转时间（最长约12min），如欲延长正、反转的时间，可根据实际需要增大RP1和RP2的阻值或增大C1和C3的容量。
因M的正转和反转时间可分别独立调节且互不影响。所以调节及使用十分方便。
容－源－电－子－网－为你提供技术支持本文地址：http://www.dxb47.cn/dzdiy/15502810983168.shtml
本文标签:
- 上一篇文章：TL494搭建的PWM直流电机调速电路
- 下一篇文章：灯笼光控自动开关电路
-
ACM6252 单相正弦波/方波（BLDC）直流无刷电机驱动IC
深圳市永阜康科技有限公司现在大力推广一颗单相正弦波/方波直流无刷电机驱动IC-ACM6252. 工作电压3.1V-18V、工作电流1.2A, 可覆盖大多数中小功率（<1A）的风机、泵机类应用。
关键词： 所属栏目：其他文章 -
ACM6753 无霍尔传感器三相正弦波直流无刷电机BLDC马达
深圳市永阜康科技有限公司现在大力推广一颗三相无传感器正弦波驱动直流无刷马达驱动IC-ACM6753，集成驱动算法+预驱+MOS，内置电流检测，外围元件仅需5个电容，应用极其简单。
关键词： 所属栏目：其他文章 -
路灯定时器怎么调时间？
关键词： 所属栏目：开关电源电路图 -
发光字定时器怎么调？
关键词： 所属栏目：开关电源电路图 -
远程开关控制器怎么设置定时？
远程开关控制器
关键词： 所属栏目：开关电源电路图 -
220V远程开关定时器怎么控制380V用电器？
220V远程开关定时器想要控制380V用电器，不能直接接线，需要添加交流接触器，用220V远程开关定时器控制交流接触器，交流接触器控制380V用电器。远程定时开关220V远程定时开
关键词： 所属栏目：开关电源电路图 -
远程开关定时器怎么接线？
远程开关定时器：4G网络信号，远程控制不限距离，无需下载APP，手机小程序实现远距离对开关的控制，网络自动校时，可设置自动定时开、关，也可以本地时钟定时，设置好定时在
关键词： 所属栏目：开关电源电路图 -
碧斯特远程定时开关-4G远程定时开关控制器介绍
关键词： 所属栏目：开关电源电路图 -
时控开关新升级：定时可精确到秒
关键词： 所属栏目：开关电源电路图 -
TIS导热绝缘片拥有的特性可解决电机存在的发热发烫问题
想要达到良好的导热散热效果，需要导热绝缘片对其中电机发热部位进行电气隔离。TIS导热绝缘片系列具有绝缘导热的性能，具有抗撕裂和刺穿的优良特性。
关键词： 所属栏目：其他文章 -
时控开关不能自动定时开关但手动可以开关？
关键词： 所属栏目：开关电源电路图 -
定时开关控制器开启智能生活新方式
关键词： 所属栏目：开关电源电路图 -
使用开关定时器有哪些注意事项？
关键词： 所属栏目：开关电源电路图 -
微电脑时控开关定时器怎么设置定时时间?
关键词： 所属栏目：开关电源电路图 -
DRV8837 12V单通道全桥电机驱动芯片替代料GC8837
GC8837是一款12V直流电机驱动芯片，为摄像机，消费类产品，玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。芯片一般用了驱动一个直流电机或者使用两颗来驱动步进电机。
GC8837可以工作在0-12V的电源电压上，能提供高达1.5A持续输出或则2A峰值电流，睡眠模式功耗小于1Ua.
GC8837具有PWM（IN/IN）输入接口与行业标准器件兼容，并具有过温�；すδ�，芯片集成了过温�；�，欠压保护，短路保护，过流�；さ裙δ�
芯片特点
关键词： 所属栏目：集成块资料 -
时控开关每天定时一样怎么设置？
关键词： 所属栏目：开关电源电路图 -
LV8549双通道全桥电机驱动芯片替代料GC8549
GC8549 是一款双通道 12V 直流电机驱动芯片，为摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。芯片一般用来驱动两个直流电机或者驱动一个步进电机。GC8549 可以工作在 3.8~12V 的电源电压上，每通道能提供高达 1.5A 持续输出电流或者2.5A峰值电流， 睡眠模式下功耗小于1uA。GC8549 具有 PWM（IN/EN）输入接口,与行业标准器件兼容，并具有过温�；�，欠压�；�，短路保护，过流�；さ裙δ�。GC8549 内置 LDO，不需要逻辑电源，
关键词： 所属栏目：集成块资料 -
时控开关设置好定时后，为什么会提前亮灯?
关键词： 所属栏目：开关电源电路图 -

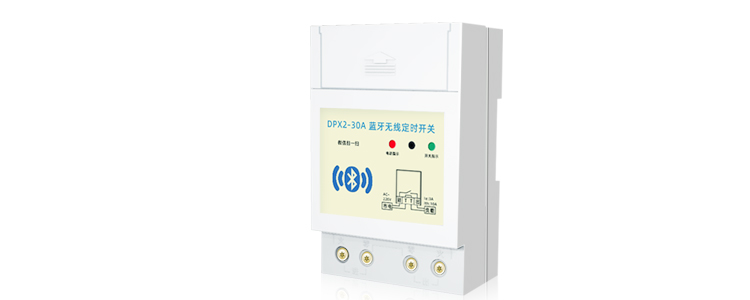

蓝牙无线定时开关说明书
