9大PCB板检测细节，你都注意到了？(图文)
PCB板的检测是时候要注意一些细节方面，以便更准备的保证产品质量，在检测PCB板的时候，我们应注意下面的9个小常识。
1、严禁在无隔离变压器的情况下，用已接地的测试设备去接触底板带电的电视、音响、录像等设备来检测PCB板严禁用外壳已接地的仪器设备直接测试无电源隔离变压器的电视、音响、录像等设备。虽然一般的收录机都具有电源变压器，当接触到较特殊的尤其是输出功率较大或对采用的电源性质不太了解的电视或音响设备时，首先要弄清该机底盘是否带电，否则极易与底板带电的电视、音响等设备造成电源短路，波及集成电路，造成故障的进一步扩大。
2、检测PCB板要注意电烙铁的绝缘性能
不允许带电使用烙铁焊接，要确认烙铁不带电，最好把烙铁的外壳接地，对MOS电路更应小心，能采用6~8V的低压电路铁就更安全。
3、检测PCB板前要了解集成电路及其相关电路的工作原理检查和修理集成电路前首先要熟悉所用集成电路的功能、内部电路、主要电气参数、各引脚的作用以及引脚的正常电压、波形与外围元件组成电路的工作原理。如果具备以上条件，那么分析和检查会容易许多。
4、测试PCB板不要造成引脚间短路
电压测量或用示波器探头测试波形时，表笔或探头不要由于滑动而造成集成电路引脚间短路，最好在与引脚直接连通的外围印刷电路上进行测量。任何瞬间的短路都容易损坏集成电路，在测试扁平型封装的CMOS集成电路时更要加倍小心。
5、检测PCB板测试仪表内阻要大
测量集成电路引脚直流电压时，应选用表头内阻大于20KΩ/V的万用表，否则对某些引脚电压会有较大的测量误差。
6、检测PCB板要注意功率集成电路的散热
功率集成电路应散热良好，不允许不带散热器而处于大功率的状态下工作。
7、检测PCB板引线要合理
如需要加接外围元件代替集成电路内部已损坏部分，应选用小型元器件，且接线要合理以免造成不必要的寄生耦合，尤其是要处理好音频功放集成电路和前置放大电路之间的接地端。
8、检测PCB板要保证焊接质量
焊接时确实焊牢，焊锡的堆积、气孔容易造成虚焊。焊接时间一般不超过3秒钟，烙铁的功率应用内热式25W左右。已焊接好的集成电路要仔细查看，最好用欧姆表测量各引脚间有否短路，确认无焊锡粘连现象再接通电源。
9、检测PCB板不要轻易断定集成电路的损坏
不要轻易地判断集成电路已损坏。因为集成电路绝大多数为直接耦合，一旦某一电路不正常，可能会导致多处电压变化，而这些变化不一定是集成电路损坏引起的，另外在有些情况下测得各引脚电压与正常值相符或接近时，也不一定都能说明集成电路就是好的。因为有些软故障不会引起直流电压的变化。
本文地址：http://www.dxb47.cn/pcb/20181227/15458975082856.shtml
本文标签:
- 上一篇文章：印刷电路板整体布局及器件布置
- 下一篇文章：PCB设计检查规范指南
-
pcb制板用什么软件最好，自学pcb设计必备软件推荐
很多新手朋友都会问：pcb制板用什么软件最好，PCB设计常用什么软件呢？其实，当你打算要学习PCB电路设计之前，你就必须了解一下这行业里面一般使用的是什么软件是在进行设计，从刚开始就要用最专业的软件，当然这样会增加难度，但是当你完全习惯这个软件之后就会发现其他软件的不足，下面说为新手朋友们介绍几款常用设计软件。希望对大家有帮助。
关键词： 所属栏目：pcb -
分享高速PCB设计技巧
高速PCB设计技巧 高速PCB设计是指信号的完整性开始受到PCB物理特性（例如布局，封装，互连以及层堆叠等）影响的任何设计。而且，当您开始设计电路板并遇到诸如延迟，串扰，
关键词： 所属栏目：pcb -
如何解决波峰焊助焊剂喷头堵塞方法分享
如何解决波峰焊助焊剂喷头堵塞助焊剂喷嘴的作用就是通过波峰焊外接气源的压力作用使波峰焊助焊剂均匀的喷涂在线路板的焊接面以使线路板完成波峰焊接。波峰焊的助焊剂喷头堵
关键词： 所属栏目：其他文章 -
波峰焊操作注意事项
波峰焊操作注意事项波峰焊设备是目前应用广泛的自动焊接设备。波峰焊设备的主要结构是个温度能自动控制的熔锡缸，缸内装有机械泵和具有特殊结构的咳嘴�；当媚芨菀�，
关键词： 所属栏目：其他文章 -
回流焊热传递方式有哪几种及特点
回流焊热传递方式有哪几种及特点回流焊技术在电子制造域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的，这种设备的内部有个加热电路，将空
关键词： 所属栏目：其他文章 -
波峰焊工艺在调试方面有哪些内容和技巧
波峰焊接工艺是一个复杂的工艺过程，如果有哪个环节出现错误就会造成波峰焊接产品批量的不良。下面与大家分享一下波峰焊工艺主要调试内容和调试技巧。
波峰焊工艺轨道水平
关键词： 所属栏目：其他文章 -
使用波峰焊后造成PCB板短路连锡的原因有哪些
波峰焊如果操作不当会造成批量的PCB焊接点短路连锡现象。PCB焊接点短路连锡也是波峰焊接中厂家最多的焊接不良，它是由多种原因造成的。下面和大家分析一下波峰焊后PCB板短路
关键词： 所属栏目：其他文章 -
提高PCB设计成功率三点技巧
PCB设计过程中，如果能提前预知可能的风险，提前进行规避，PCB设计成功率会大幅度提高。很多公司评估项目的时候会有一个PCB设计一板成功率的指标。提高一板成功率关键就在于
关键词：电路设计 所属栏目：pcb -
开关电源pcb板布板注意事项
一、印制板布线的一些原则线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。考
关键词：电路设计开关稳压电源 所属栏目：开关电源电路图 -
深度解析PCB板和集成电路的区别
目前的电路板，主要由以下组成：线路与图面（Pattern）：线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。介电层（Die
关键词：EMIEMC 所属栏目：pcb -
如何设计PCB电路板过孔(图文)
过孔（VIA），电路板上的孔，连接不同层之间的线路，把电路板从平面结构变成立体结构。单层线路想不交叉太难了，双层或更多层线路，必须通过过孔来连接。通过孔壁上的铜，联
关键词： 所属栏目：pcb -

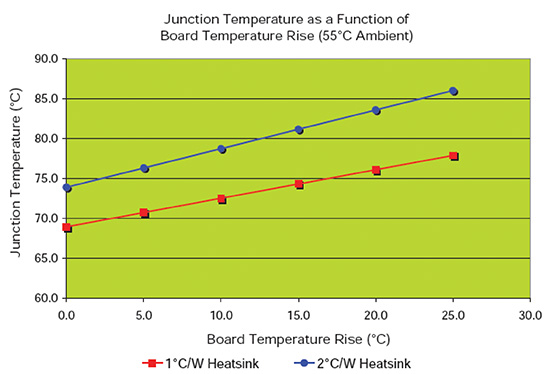

PCB上的器件热耦合与散热解决方案(图文)
