车载12v转220v逆变器电路图（CW3525A应用电路）
变器电路图（CW3525A应用电路）车载12v转220v逆
CW3525A设计的车载逆变器电路特点：（1）采用脉宽调制式开关电源电路，转换效率高达90％以上，自身功耗小；（2）输出交流电压220V，并且具有稳压功能；（3）输出功率30W，可以扩容至1000w以上；（4）采用2 kHz准正弦波形，无需工频变压器，体积小、重量轻。

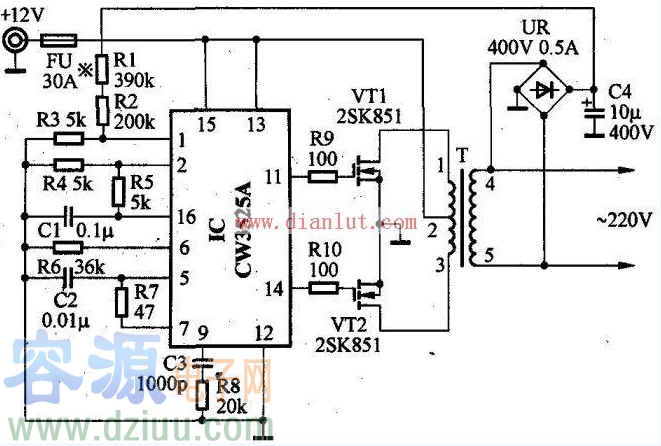

正如图中所示，当VT1导通时（此时VT2截止），+12V电源通过变压器T初级上半部分（2端→1端）经VT1到地。
当VT2导通时（此时VTl截止），+12V电源通过变压器T初级下半部分（2端→3端）经VT2到地。通过变压器T的合成和升压，在T的次级即可获得220V的交流电压，其频率约为2kHz。由于变压器线圈对高频成分的阻碍，次级波形已不是方波，可称之为准正弦波。采用较高频率的准正弦波形，有利于提高效率和革除工频变压器，也能使大多数电器正常工作。
This vehicle-mounted inverter circuit is actually a digital quasi-sine wave DC/AC inverter with the following characteristics: (1) It adopts a pulse width modulation switching power supply circuit with a conversion efficiency of over 90% and low power consumption; (2) The output AC voltage is 220V, and it has a voltage stabilizing function; (3) The output power is 30W, which can be expanded to more than 1000w; (4) The 2 kHz quasi-sine waveform is adopted, without a power frequency transformer, and it is small in size and light in weight.
本文地址：http://www.dxb47.cn/nbq/12v_220v_3525.shtml
