时控开关控制380v怎么接线？
时控开关控制380V接线方法：当前市场上的时控开关基本上都是220V的，想要控制380V用电器，需要添加交流接触器，用时控开关控制交流接触器，交流接触器控制380V用电器。

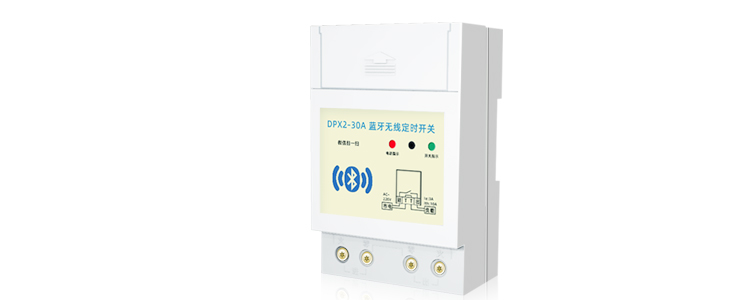

时控开关
时控开关控制380v如何接线？
1.把三相电接入4P空气开关。
2.空气开关右侧的两根线，接入时控开关进线口端子（4P空气开关第三根线连接在时控开关第一个接线端子上，空气开关第四根线连接在时控开关第二个接线端子上。）。
3.空气开关左侧的三根线连接在交流接触器的L1、L2、L3接线端子上。
4.时控开关右侧出线口的火零线，连接交流接触器的A1、A2上面。
5.交流接触器的T1、T2、T3接在380V的用电器上。
时控开关
备注：市场上交流接触器分为两种220V和380V，在选择的时候要选择220V的，根据用电器的实际功率，选择相应大小的接触器。
容－源－电－子－网－为你提供技术支持非常感谢用户hhldzkjyxgs 的投稿！
